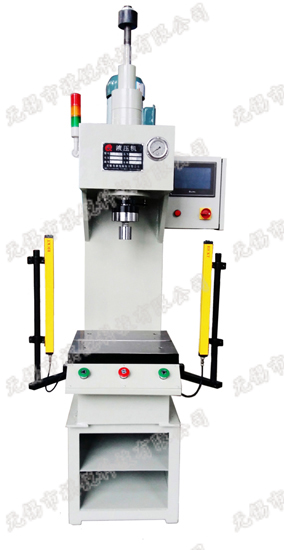

性能特點
Y系列智能判斷型液壓機可實現在壓裝時自動判定壓裝配是否在設置的范圍內，是高性能高精度高效率的自檢型壓裝設備。智能判斷機型區別于其它類型的主要特點是：具有在工作時自動判斷壓力是否達到設置的壓力數值。比如某個產品需要壓裝力在900～1000KG內進行壓裝。只有壓力在此區間范圍內，壓出的產品才是合格的。那么就需要對壓裝的過程進行監控、分析，并在此產品結束后進行判斷。操作時 先將合格壓力的區間范圍設置好。以后每次壓裝時如果在合格范圍內系統將指示該次的壓裝是合格的，并且進行一次合格品計數。如果不在合格區間范圍內，則發出聲光報警，提示操作者進行相關處理。本類設備輸出壓力、開口高度 、工作行程等均可調節或在一定范圍內調節。相關設備機械機構參數、使用功能等根據要求定制。
更多細介紹請與我公司銷售工程師聯系！
可選附件或功能
| ★移動工作臺 |
★沖裁緩沖裝置 |
★光電保護裝置 |
| ★換模浮動導軌與滾動托架 |
★模具快速夾緊機構 |
★行程、壓力、速度數顯、數控系統 |
| ★工業級觸摸顯示屏 |
★打料裝置 |
★液壓系統加熱、冷卻裝置 |
| ★換模小車 |
★滑塊安全栓 |
★模具加熱及溫控系統 |
Y系列四柱液壓機
公稱力 |
KN |
10 |
25 |
63 |
100 |
160 |
250 |
備注 |
液壓最大工作壓力 |
MPa |
5.5 |
5 |
8 |
8.1 |
13 |
16 |
|
最大開口高度 |
mm |
300 |
300 |
320 |
440 |
440 |
500 |
可定制 |
油缸行程 |
mm |
160 |
160 |
250 |
300 |
350 |
350 |
可定制 |
行程調節量 |
mm |
70 |
70 |
0 |
0 |
0 |
0 |
可定制 |
下行速度 |
mm/s |
60 |
50 |
50 |
50 |
50 |
50 |
|
回程速度 |
mm/s |
80 |
100 |
100 |
100 |
100 |
105 |
|
工進速度 |
mm |
非標配，根據需要增加！ |
可定制 |
喉口深度 |
≧mm |
160 |
160 |
200 |
200 |
300 |
300 |
可定制 |
工作臺尺寸 |
mm |
250×300 |
320×480 |
400×500 |
430×550 |
500×600 |
500×600 |
可定制 |
保壓時間 |
s |
0~20 |
0~20 |
0~20 |
0~20 |
0~20 |
0~20 |
|
計數范圍 |
mm |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
|
使用電壓 |
V |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
|
模柄尺寸 |
mm |
?20×35 |
?20×35 |
?20×35 |
?20×35 |
?20×35 |
?20×35 |
可定制 |
壓力顯示精度 |
kg |
1 |
1 |
1 |
1 |
1 |
1 |
|
壓力報警設置 |
kg |
1 |
1 |
1 |
1 |
1 |
1 |
|
使壓力允許過載 |
|
120%FS |
120%FS |
120%FS |
120%FS |
120%FS |
120%FS |
|
行程顯示精度 |
mm |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
行程報警設置 |
mm |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
報警方式 |
|
三色燈聲光 |
可關閉 |
報警范圍 |
|
上、下限區間范圍 |
|

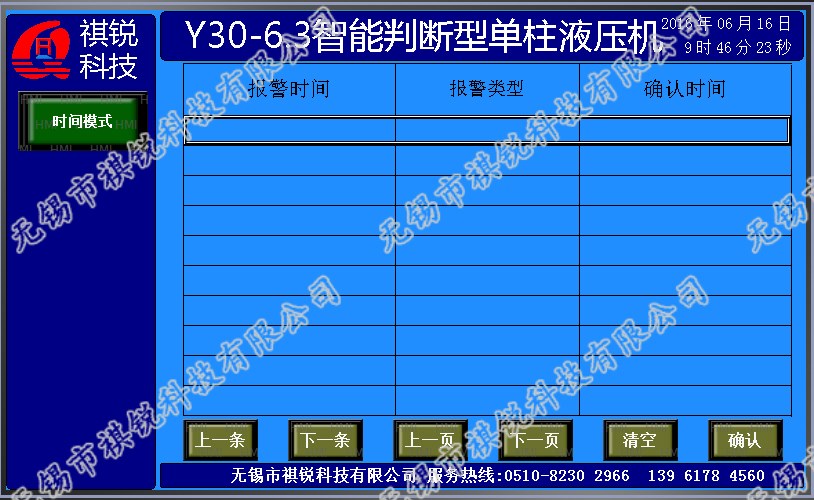

觸摸屏 |
|
7.0〞 ?65536真彩色 |
|
光柵保護范圍 |
mm |
據“最大開口度”±15 |
非標配 |
光柵間距 |
mm |
25 |
非標配 |
操作方式 |
|
雙手、急停、點動 |
|
工作臺距地面高度 |
mm |
700 |
700 |
700 |
700 |
700 |
700 |
|
| 油泵名稱 |
|
葉片泵 |
葉片泵 |
葉片泵 |
葉片泵 |
柱塞泵 |
柱塞泵 |
|
電機功率 |
kw |
1.1 |
1.5 |
2.2 |
4 |
4 |
4 |
|
使用溫度 |
℃ |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
|
外形尺寸 |
cm |
55×58×140 |
70×55×150 |
100×60×165 |
100×60×180 |
114×73×195 |
120×760×210 |
|
| 重量 |
KG |
220 |
550 |
1000 |
1200 |
1500 |
2000 |
|
以上參數僅供參考，具體以實物或雙方合同為準！
主要特點:
1.以2-20MPA的液體壓力為動力源,外接三相AC380V 50HZ.
2.以液體作為介質來傳遞能量，采用低噪音油泵.
3.采用測力傳感器直接測量壓裝力,精度高.壓力信號控制系統采用數字信號傳輸,精確保證了測力傳感器的精度不受傳輸而下降.
3.設備待機,滑快上下移動時噪音均不超過75分貝.
4.采用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有最方便的操作空間,
5.分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,加裝有紅外線護手裝置.
6.該系列壓床的壓裝行程通過位移光柵尺編碼器將位移量傳送至可編程器,由程序自動控制.

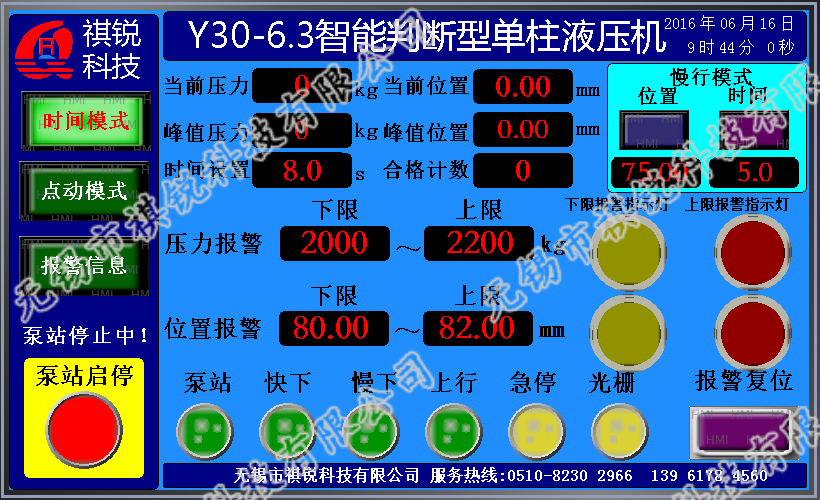

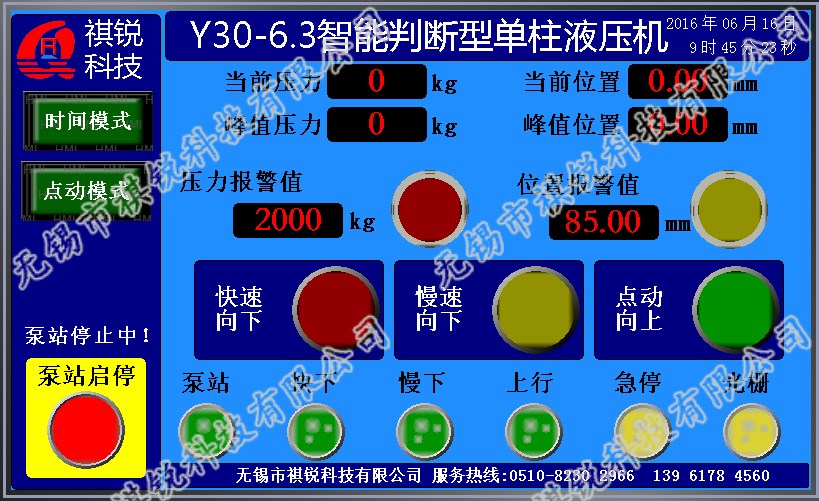

9.壓力、行程、保壓時間、壓裝深度、壓力區間、行程區間等客戶均可在觸摸屏上自行調整.顯示屏清晰，設置靈活方便，
10.液壓系統計內置機架內,外觀整潔,輕巧,穩重.
11可根據用戶要求與其它設備進行一體化聯動控制。
