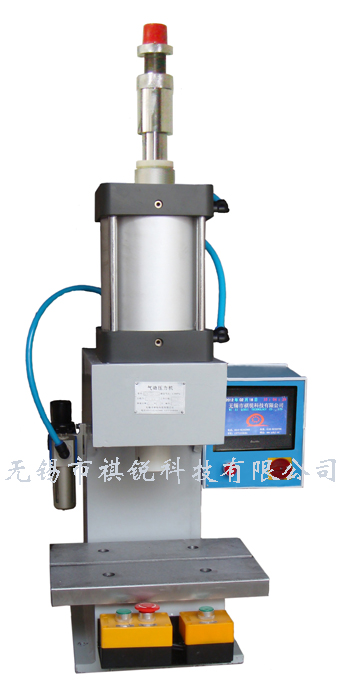

QFB系列壓力數控氣動壓力機
QFB系列壓力數控
型氣動壓力機，是一種可根據需要直接設定輸出
力（所設即所得）的新型壓力設備。主要是由機械機構部分、氣動部分、電氣控制部分及高精度傳感器等組成。

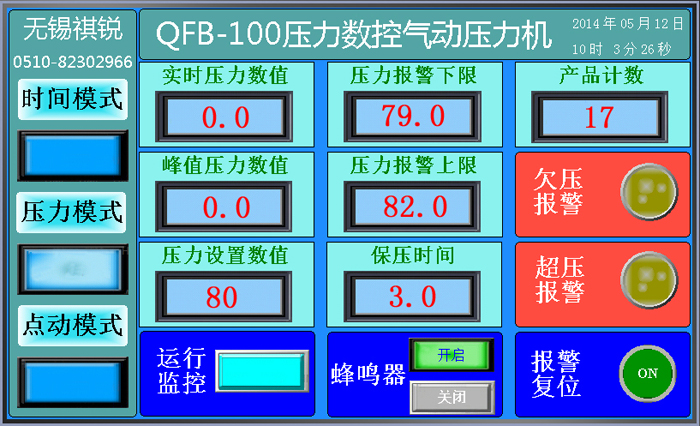

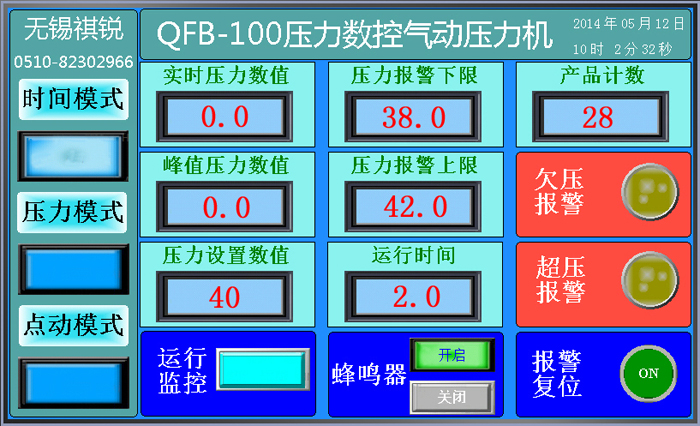

利用模擬信號轉數字技術，經內部運算，在觸摸顯示屏可任意設置在設備的最大壓力范圍內所需要壓力的壓力數值。（不小于額定壓力的20%）。保壓時間、下壓速度、下壓行程、開口高度等均可調節或在一定范圍內調節。本機標配6萬色真彩、7英寸顯示屏幕，相關運行參數數據壓力數值、時間、產品數量等均在屏幕上設置、顯示。并且具體壓力數值的三值（設定值、實時值和最大值（峰值）等）均顯示在屏幕上。

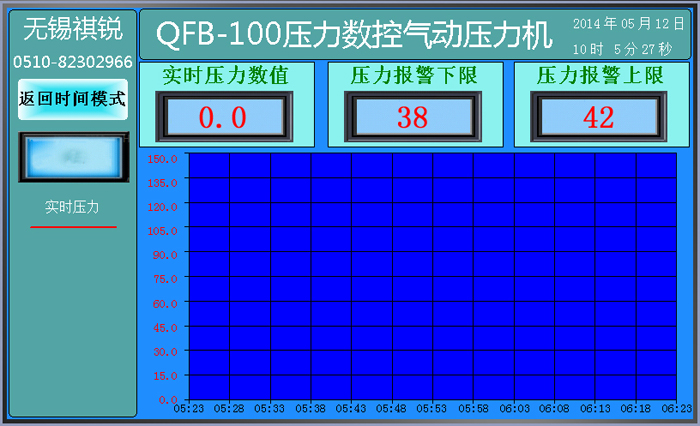

標配最小顯示、設置值為0.1KG或1KG根據要求。同時增加壓力與時間對應關系的實時運行曲線趨勢圖。

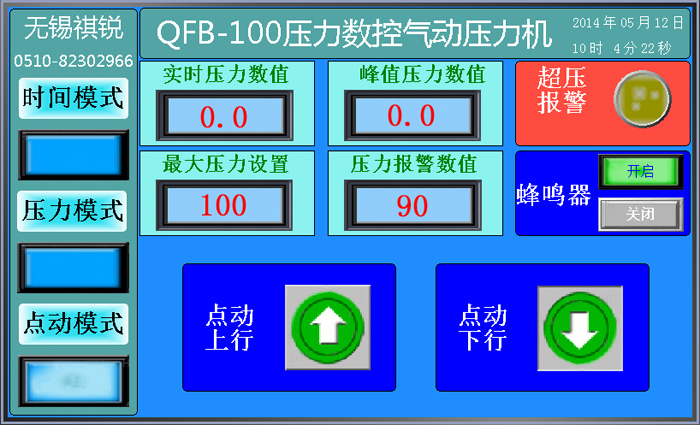

本機標配以下工作模式：自動控制模式、點動控制模式等工作模式（也可根據客戶具體需要重新設計工作過程程序，如分級、分段、分壓等）。開機后，默認進入“自動控制模式”按顯示屏相關按鍵進行相應頁。在相應的頁面可對當前的工作模式中相關數值進行查看、設置等。
本說明中所述
【自動控制模式】為，按下啟動開關，主軸開始下壓，到所設定的時間，自動回程，完成一次工作過程。
【點動控制模式】為，按下啟動開關，主軸開始下壓，松開則立即回程。
QFB系列壓力數控氣動壓力機
| 型號 |
單位 |
QFB-100 |
QFB-500 |
QFB-1000 |
QFB-2000 |
QFB-3000 |
備注 |
| 額定壓力 |
KG |
100 |
500 |
1000 |
2000 |
3000 |
|
| 空氣壓力 |
MPa |
0.4～0.7 |
0.4～0.7 |
0.4～0.7 |
0.4～0.7 |
0.4～0.7 |
|
| 氣缸行程 |
mm |
100 |
100 |
100 |
100 |
100 |
可定制 |
| 可調行程 |
mm |
50 |
50 |
50 |
50 |
50 |
可定制 |
| 保壓時間 |
s |
0～9999 |
0～9999 |
0～9999 |
0～9999 |
0～9999 |
|
| 電壓 |
V |
AC220 |
AC220 |
AC220 |
AC220 |
AC220 |
|
| 壓力顯示精度 |
kg |
0.1 |
0.1 |
1 |
1 |
1 |
|
| 壓力設置精度 |
kg |
0.1 |
0.1 |
1 |
1 |
1 |
|
| 最大開口高度 |
mm |
300 |
300 |
300 |
300 |
300 |
可定制 |
| 喉口深度 |
mm |
100 |
100 |
150 |
150 |
150 |
可定制 |
| 工作臺尺寸 |
mm |
200×300 |
200×300 |
300×400 |
300×400 |
300×400 |
可定制 |
| 模柄聯接尺寸 |
mm |
M16×1.5 |
M16×1.5 |
M22×2.5 |
M22×2.5 |
M22×2.5 |
|
| 使用溫度 |
℃ |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
|
| 外形尺寸(約) |
cm |
45×40×75 |
45×40×75 |
55×52×115 |
55×52×115 |
55×52×115 |
|
| 控制方式 |
|
雙手或腳踏 |
雙手或腳踏 |
雙手或腳踏 |
雙手或腳踏 |
雙手或腳踏 |
任選一 |
| 重量(約) |
KG |
70 |
80 |
135 |
150 |
180 |
|
產品主要特點：
1、效率高且容易操作，可減少勞動力，適應于人工操作、自動化流水線作業一體化；
2、工作根據需要自由設置，且設置精度相對于傳統手動設置更精確、更方便。壓力每次相同，成品率高。配有抗轉動的導向桿，使作業更精確；
3、可根據不同的產品，調節速度、行程、壓力和時間等。
4、本機具有時間設定、計數等常規功能，能滿足常規使用使用，經濟實用。可預留前后控制輸入輸出接口。
5、可選用雙手控制按鈕或腳踏開關，操縱裝置和預控裝置符合安全標準，確保操作人員的安全。
6、操作方便，維護檢修簡單。
| 使用壓力 |
理論出力（kgf/cm2)注：實際出力有可能受外部因素影響而有所不同，約為理論值80%。 |
| QFB-100 |
QFB-500 |
QFB-1000 |
QFB-2000 |
QFB-3000 |
| 0.3MPa |
93.5 |
368.1 |
603.2 |
1206.4 |
1849.0 |
| 0.4MPa |
124.7 |
491.0 |
804.2 |
1608.4 |
2513.2 |
| 0.5MPa |
155.8 |
613.5 |
1005.0 |
2010.0 |
3141.6 |
| 0.6MPa |
187.0 |
736.3 |
1206.4 |
2412.8 |
3769.8 |
| 0.7MPa |
218.1 |
859.0 |
1407.4 |
2814.8 |
4398.2 |
以上參數僅供參考，具體以實物或雙方簽訂合同為準！
