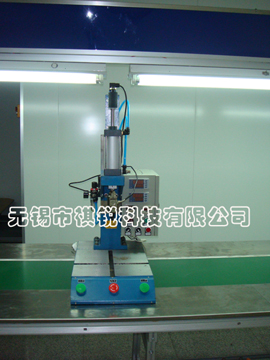

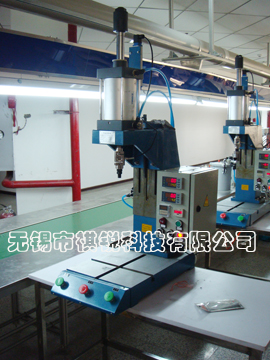

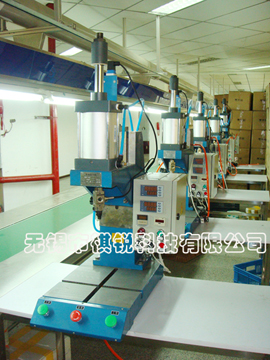

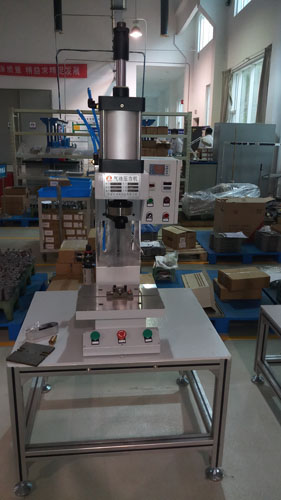

QPB系列壓力行程雙數顯型氣動壓力機
QPB系列氣動壓力機
能夠進行折彎、壓入、沖孔、成型、鉚合、壓直壓彎等，是電子工業、儀器儀表、五金加工等理想的使用設備。根據不同使用要求，壓力從1KN～20KN可自行選擇。并需其壓力可在一定范圍內進行自行調整（
參見附表）。保壓時間、下壓速度、下壓行程、開口高度等均可調節或在一定范圍內調節。
氣缸行程、可調行程等可根據要求定制。滿足不同行業的需求。
本系列采用兩只儀表將壓力數顯與行程數顯為一體。可實現在壓制產品過程中，對受壓物體所受壓力
、下壓的距離深度進行實時數字化顯示。整個顯示部分可分為壓力與行程兩部分。也可根據要求單獨一項。
壓力部分：當氣缸下壓時，受壓物體受力時，此時壓力部分的顯示儀表開始工作。根據產生的壓力大小，實時壓力值
即實時值在的PV窗口中顯示，并隨壓力的變動不停地變動。峰值顯示值（SV窗口）則顯示產生的最大值。也可加裝一路報警，當達到所需要的壓力時，可選擇燈閃爍報警或蜂鳴器報警。并在撤銷作用力后，PV窗口顯示“0”，SV窗口保持顯示峰值數值。直至人為復位或斷電。使操作人員知道所需要的壓力大小。
行程部分：當開始下壓時，行程顯示儀表分別顯示實時下壓值即實時值（PV窗口）與下壓行程的設定值（SV窗口）。PV窗口值根據所
下壓的深度距離進行實時顯示，SV窗口顯示下壓深度距離的設定值也可加裝一路報警，當達到所需要的下壓深度時，可選擇燈閃爍報警或蜂鳴器報警。
QPB系列氣動壓力機產生的壓力不具有瞬時的沖擊力，是緩性的、柔性的輸出力。適合軟到位工藝。對產品損害小。可加裝安全光柵保護、報警靈敏度獨立設定和RS485/RS232通訊數據采集等功能。
QPB系列壓力行程雙數顯型氣動壓力機
| 型號 |
單位 |
QPB-63 |
QPB-100 |
QPB-125 |
QPB-160 |

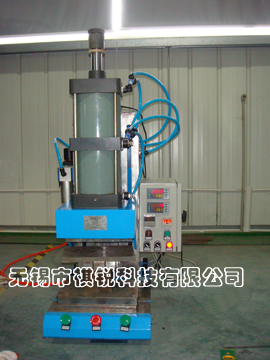

QPB-2160 |
備注 |
| 輸出力 |
KG |
100 |
300 |
500 |
1000 |
2000 |
|
| 氣缸行程 |
mm |
100 |
100 |
100 |
100 |
60 |
可定做 |
| 可調行程 |
mm |
50 |
50 |
50 |
50 |
20 |
可定做 |
| 保壓時間 |
s,m,h |
0～99.99 |
0～99.99 |
0～99.99 |
0～99.99 |
0～99.99 |
|
| 電壓 |
V |
AC220 |
AC220 |
AC220 |
AC220 |
AC220 |
|
| 聯接尺寸 |
mm |
Ø10×25 |
Ø10×25 |
Ø10×25 |
Ø20×25 |
Ø20×25 |
|
| 顯示精度 |
kg |
0.1 |
0.1 |
0.1 |
1 |
1 |
壓力 |
| 儀表精度 |
mm |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
行程 |
| 開口高度 |
mm |
250 |
250 |
300 |
300 |
300 |
可定做 |
| 開口高度調節量 |
mm |
100 |
100 |
100 |
100 |
100 |
|
| 喉口深度 |
mm |
100 |
100 |
100 |
140 |
140 |
|
| 工作臺尺寸 |
mm |
200×300 |
200×300 |
200×300 |
280×320 |
280×320 |
可定做 |
| 使用溫度 |
℃ |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
-20～65 |
|
| 外形尺寸 |
cm |
30×32×80 |
30×32×90 |
30×32×110 |
35×45×120 |
35×45×140 |
僅參考 |
| 控制方式 |
|
雙手按鈕、腳踏開關任選一種 |
|
| 重量 |
KG |
45 |
70 |
85 |
155 |
200 |
僅參考 |
產品主要特點：
1、效率高且容易操作，可減少勞動力，適應于人工操作、自動化流水線作業一體化；
2、壓力每次基本相同，成品率高。配有抗轉動的導向桿，使作業更精確；
3、可根據不同的產品，調節開口高度、速度、加工行程、壓力大小和時間范圍。
4、本機采用PLC集中控制，具有控制穩定、可靠等優點。并可根據實際需求加裝紅外光柵保護。
5、可選用雙手控制按鈕或腳踏開關，操縱裝置和預控裝置符合安全標準，確保操作人員的安全。
6、操作方便，維護檢修簡單。
| 使用壓力 |
理論出力（kgf/cm2) |
| QPB-63 |
QPB-100 |
QPB-125 |
QPB-160 |
QPB-2160 |
| 0.4MPa |
124.7 |
314.1 |
490.9 |
804.2 |
1608.4 |
| 0.5MPa |
155.8 |
392.7 |
613.6 |
1005.3 |
2010.6 |
| 0.6MPa |
187.0 |
417.2 |
736.3 |
1206.4 |
2412.8 |
| 0.7MPa |
218.2 |
549.7 |
859.0 |
1407.4 |
2814.8 |
數據采集分析(擴展應用）
本機可通過標準串行口(RS232或USB口)與電腦連接,快速組成一個測試系統,配合提供的專門分析軟件，可實現對壓力、行程信號的實時采樣、示波、分析、存儲、打印、等功能。
數據采集測控系統具有以下功能：
動態測試：
本采集系統配置為兩個通道，同時采集兩個隨時間變化的信號，組成一組X/Y曲線。系統在測試時，可方便指定開始采集的條件，如：延時一段時間再開始采集；等待指定通道的信號幅度到達某一設定值時再開始采集，或者當某一通道的信號的變化率超過某一設定值時再開始采集。同樣，結束采集的條件也可以類似地指定。比如：再測試斷裂力時，我們可以監視
壓力的變化，一旦其變化率大于某一設定值時，認為已經斷裂，即可結束測試。
數據處理和信號分析：
測試數據可以按指定的方式顯示圖形曲線，利用鼠標可方便地對曲線進行放大或者縮小，能讀取相應的測試點數值，并可自動計算最大值、最小值及平均值。
軟件支持被測試件或者測試項目編號，可條碼輸入，方便進行數據管理。
支持曲線打印，曲線導出至圖片文件，數據導出至EXCEL等操作。
以上參數僅供參考，具體以實物或雙方簽訂合同為準！
